JSR-HS012高速導電滑環
您的姓名
您的電話
您的郵箱
JSR-HS012高速導電滑環
JSR-HS012高速導電滑環
嘉馳HS012系列高速導電滑環的最高轉速可達1.2萬轉每分鐘，屬于空心軸高速滑環的一種，孔徑12.7mm，外徑56mm。HS012系列高轉速導電滑環結構緊湊，重量輕，防護等級高，采用航空發動機所用的高溫合金和復合材料，確?；h(huán)能夠長時間不間斷的高速旋轉而無需冷卻。主要應用于實驗室及各種檢測裝置等需要高速旋轉傳輸信號的裝置中導電和傳輸數據信號和控制信號。
內徑：12mm
外徑：56mm
電路數：1-60
轉速：1000-12000
在線咨詢
- 咨詢熱線
- 13714251726

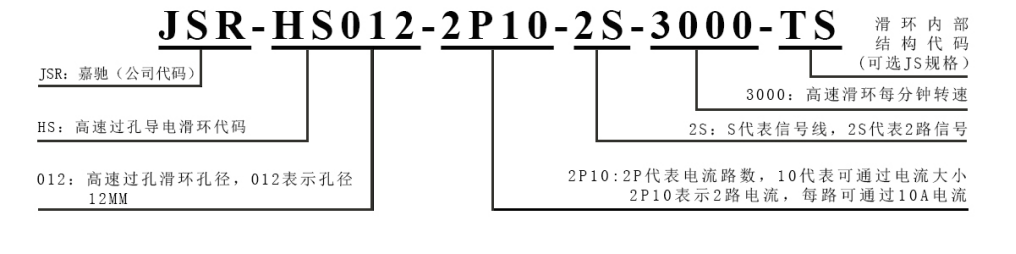

型號定購說明
Model
產品等級選型表
Selection
產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
TY(通用級） | 1000RPM | 1億轉 | 貴金屬 |
GY（工業級） | 5000RPM | 2億轉 | 鍍金-鍍金 |
JG（軍工級） | 12000RPM | 3億轉 | 金合金 |
技術規格參數
parameter
| 電氣技術參數 | |||
| 電氣參數 | 信號參數 | ||
| 參數 | 數值 | 參數 | 數值 |
| 額定電壓 | 0-380VAC/VDC | 額定電壓 | 0-380VAC/VDC |
| 絕緣電阻 | ≥1000MΩ/500VDC | 絕緣電阻 | ≥500MΩ/500VDC |
| 導線規格 | AWG16#鍍錫鐵氟龍 | 導線規格 | AWG22鍍錫鐵氟龍 |
| 額定電流 | 每路任意電流可選 | ||
| 電氣噪音 | 10mΩ@6VDC,50mA,5Rpm | ||
| 動態電阻變化 | ＜0.01Ω | ||
| 機械技術參數 | |||
| 機械性能 | 環境性能 | ||
| 參數 | 數值 | 參數 | 數值 |
| 工作壽命 | ＞1億轉 | 工作溫度 | -30C°-80C° |
| 額定轉速 | 1000MRP（可定制） | 工作濕度 | 0-85%RH |
| 接觸材料 | 貴金屬(可定制） | 機械振動 | MIL-SID-810E |
| 殼體材料 | 鋁合金（陽極氧化處理） | 防護等級 | IP51(可選IP65、IP68) |
| 轉動扭矩 | 0.1N.M;+0.03N.M/路 | ||

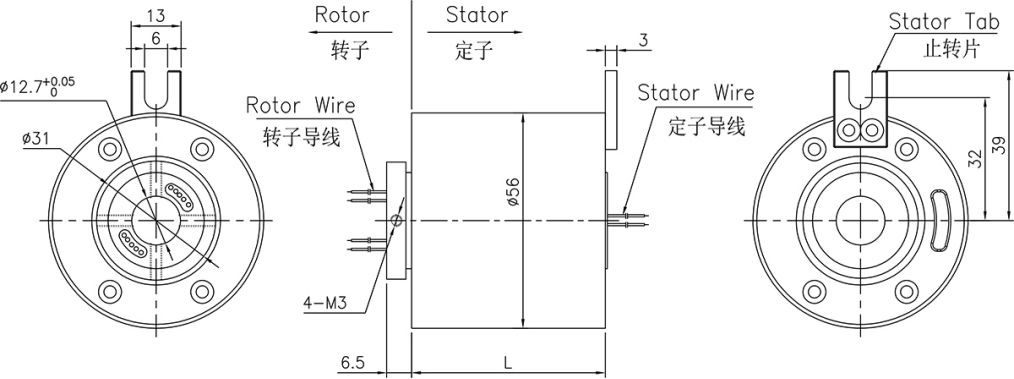

標準圖紙
Drawing
常規產品選型表
Selection
常規產品選型表 | |||||||
HS012系列-高速導電滑環選型表 | |||||||
型號 | 10A | 信號或5A | 轉速（RPM） | 型號 | 10A | 信號或5A | 轉速（RPM） |
HS012-2S-1000 | 0 | 2 | 1000 | HS012-2P10-16S-2000 | 2 | 16 | 2000 |
HS012-2P10-1000 | 2 | 0 | 1000 | HS012-4P10-14S-2000 | 4 | 14 | 2000 |
HS012-3S-3000 | 0 | 3 | 3000 | HS012-6P10-12S-3000 | 6 | 12 | 3000 |
HS012-3P10-2000 | 3 | 0 | 2000 | HS012-8P10-10S-2000 | 8 | 10 | 2000 |
HS012-6S-1000 | 0 | 6 | 1000 | HS012-10P10-8S-1000 | 10 | 8 | 1000 |
HS012-2P10-4S-2000 | 2 | 4 | 2000 | HS012-12P10-6S-3000 | 12 | 6 | 3000 |
HS012-4P10-2S-1000 | 4 | 2 | 1000 | HS012-24S-2000 | 0 | 24 | 2000 |
HS012-6P10-2000 | 6 | 0 | 2000 | HS012-4P10-20S-2000 | 4 | 20 | 2000 |
HS012-12S-1000 | 0 | 12 | 1000 | HS012-6P10-18S-1000 | 6 | 18 | 1000 |
HS012-2P10-10S-2000 | 2 | 10 | 2000 | HS012-30S-2000 | 0 | 30 | 2000 |
HS012-3P10-9S-1000 | 3 | 9 | 1000 | HS012-2P10-28S-1000 | 2 | 28 | 1000 |
HS012-6P10-6S-2000 | 6 | 6 | 2000 | HS012-4P10-26S-1000 | 4 | 26 | 1000 |
HS012-8P10-4S-1000 | 8 | 4 | 1000 | HS012-36S-2000 | 0 | 36 | 2000 |
HS012-10P10-2S-2000 | 10 | 2 | 2000 | HS012-4P10-32S-1000 | 4 | 32 | 1000 |
HS012-12P10-1000 | 12 | 0 | 1000 | HS012-42S-1000 | 0 | 42 | 1000 |
HS012-18S-3000 | 0 | 18 | 3000 | HS012-48S-3000 | 0 | 48 | 3000 |
注：N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。以上型號為此規格的部分型號，如需其他規格請聯系技術：13714251726 易先生 | |||||||
各環路導線色碼表
Color code table
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 紫 |
| 2 | 紅 | 8 | 灰 |
| 3 | 黃 | 9 | 橙 |
| 4 | 綠 | 10 | 棕 |
| 5 | 藍 | 11 | 透明 |
| 6 | 白 | 12 | 淺綠 |
| (注：12個顏色為一組，分別序號1...12, 下一組重復前12個顏色， 每組用號碼管作為組序號標識。) | |||

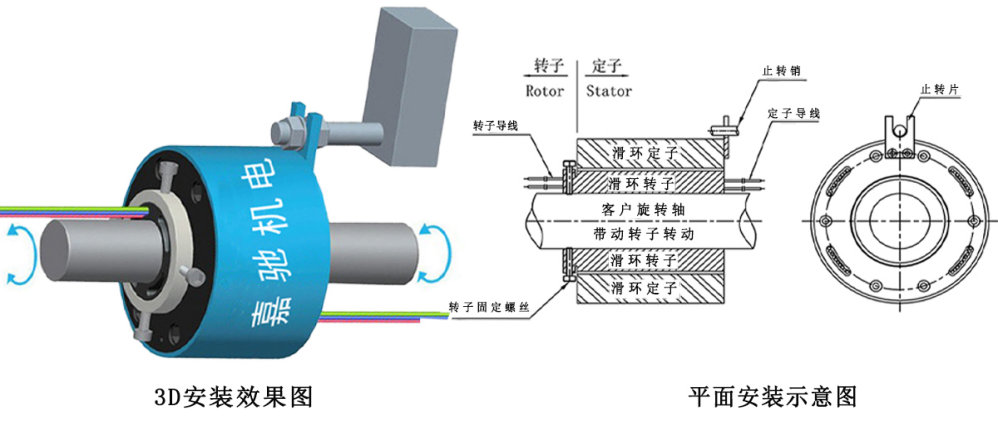

安裝方式
Installation
可選項
Optional
注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。
① 可定制轉子和定子的出線方式及出線長度。
② 由于結構的限制，可按照指定長度或者高度或者外徑定制。
③ 最大可支持200路功率電流或者信號。
④ 可選航空插頭，端子和熱縮管。
⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。
⑥ 可混合高速率數據傳輸（包括以太網,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線）。
⑦ 溫控信號，熱電偶信號混合。
⑧ 防震，高溫等特殊環境定制。
⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。
⑩ 可定制頻率高低，接頭類型。
? 可定制高頻功率。
? 可根據要求定制通道數。
? 電流最大可到5000安培（A）。
? 軍工級別。
? 防水，水下模式可選，IP65,IP68 可選。 ? 不銹鋼殼體要求。
適用范圍
Range
高速機床
高速機床指高速、精密數控機床，車削中心類及四軸以上聯動的復合加工機床，主要滿足航天、航空、儀器、儀表、電子信息和生物工程等產業的需要?，F(xiàn)下所有的高速機床都是多軸聯動，多軸聯動的操作系統離不開高速導電滑環協助，高速導電滑環能保證設備在高速運轉的同時和設備的控制中心保持操作的一致性，能很高的提高機床的工作效率，嘉馳高速導電滑環就長期為國內多家機床廠家提高高速滑環的定制服務，定制的高速滑環完全能達到客戶的要求。得到了所有客戶的一致好評。
繞線機
繞線機是把線狀的物體纏繞到特定的工件上的設備，通常用于銅線纏繞和紗線纏繞?；h(huán)作為能解決設備旋轉繞線的關鍵設備在繞線機中得到了廣泛的應用，繞線機也因?yàn)榛h(huán)的出現得到了快速的發展，滑環作為可以在旋轉中同時傳輸電流和信號的核心設備在繞線機中有舉足輕重的作用。
游樂設備
離心機就是利用離心力使得需要分離的不同物料得到加速分離的機器。離心機大量應用于化工、石油、食品、制藥、選礦、煤炭、水處理和船舶等部門。過濾式離心機的主要原理是通過高速運轉的離心轉鼓產生的離心力（配合適當?shù)臑V材），將固液混合液中的液相加速甩出轉鼓，而將固相留在轉鼓內，達到分離固體和液體的效果，或者俗稱脫水的效果。離心機需要在高速旋轉的同時傳輸各種信號和控制動作，這就注定了離心機離不開導電滑環這個部件，他的高速旋轉更加對導電滑環的轉速有了要求，使其只能使用高速導電滑環。
