JSR-FR012 轉子法蘭導電滑環
JSR-FR012 轉子法蘭導電滑環
JSR-FR012 轉子法蘭導電滑環
JSR-FR012 轉子法蘭導電滑環
視頻

JSR-FR012 轉子法蘭導電滑環

外徑：100mm； 帶連接法蘭，這系列滑環總稱實心滑環，中心無通孔，適用于端面安裝。 相比較同類產品下可以實現更多的路數和更大的電流。 其采用接觸材料采用貴金屬+超硬鍍金處理、力矩小、運轉穩定、壽命長、電阻波動小、接觸電阻小、保證優良的傳輸性能。 通常用于定制各類敏感信號或者編碼器信號。典型應用包括自動化設備、工作轉臺、攝像機云臺、機器人等一系列設備中。

型號：JSR-FR012 外徑：56mm 電路數：1-48路 電壓：220/380V
在線咨詢
咨詢熱線
13714251726

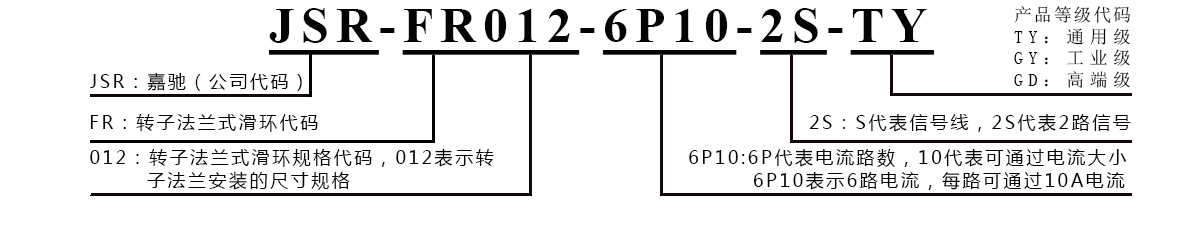

型號定購說明

Model


產品等級選型表

Selection

產品等級代號

最高轉速

工作壽命

接觸材料

TY(通用級）

250RPM

2000萬轉

貴金屬

GY（工業級）

600RPM

6000萬轉

鍍金-鍍金

GD（高端級）

1000RPM

1.5億轉

金合金


技術規格參數

parameter

電氣技術參數
電氣參數信號參數
參數數值參數數值
額定電壓0-380VAC/VDC額定電壓0-380VAC/VDC
絕緣電阻≥1000MΩ/500VDC絕緣電阻≥500MΩ/500VDC
導線規格AWG16#鍍錫鐵氟龍導線規格AWG22鍍錫鐵氟龍
額定電流每路任意電流可選
電氣噪音10mΩ@6VDC,50mA,5Rpm
動態電阻變化＜0.01Ω
機械技術參數
機械性能環境性能
參數數值參數數值
工作壽命＞5000萬轉工作溫度-30C°-80C°
額定轉速300MRP（可定制）工作濕度0-85%RH
接觸材料貴金屬(可定制）機械振動MIL-SID-810E
殼體材料鋁合金（陽極氧化處理）防護等級IP51(可選IP65、IP68)
轉動扭矩0.1N.M;+0.03N.M/路

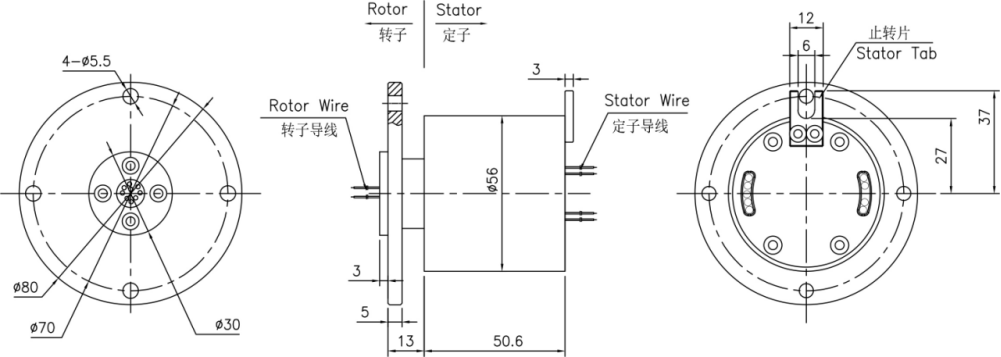

標準圖紙

Drawing


常規產品選型表

Selection

常規產品選型表

FR012系列-轉子法蘭滑環選型表

型號

10A

信號或5A

長度 L（mm)

型號

10A

信號或5A

長度 L（mm)

JSR-FR012-2S

0

2

26.6

JSR-FR012-10P10-8S

10

8

74.6

JSR-FR012-2P10

2

0

26.6

JSR-FR012-12P10-6S

12

6

74.6

JSR-FR012-3S

0

3

29.6

JSR-FR012-14P10-4S

14

4

74.6

JSR-FR012-3P10

3

0

29.6

JSR-FR012-16P10-2S

16

2

74.6

JSR-FR012-6S

0

6

38.6

JSR-FR012-24S

0

24

92.6

JSR-FR012-2P10-4S

2

4

38.6

JSR-FR012-4P10-20S

4

20

92.6

JSR-FR012-4P10-2S

4

2

38.6

JSR-FR012-6P10-18S

6

18

92.6

JSR-FR012-6P10

6

0

38.6

JSR-FR012-12P10-12S

12

12

92.6

JSR-FR012-12S

0

12

56.6

JSR-FR012-18P10-06S

18

6

92.6

JSR-FR012-2P10-10S

2

10

56.6

JSR-FR012-24P10

24

0

92.6

JSR-FR012-2P10-9S

3

9

56.6

JSR-FR012-30S

0

30

110.6

JSR-FR012-6P10-6S

6

6

56.6

JSR-FR012-P210-28S

2

28

110.6

JSR-FR012-8P10-4S

8

4

56.6

JSR-FR012-4P10-24S

4

26

110.6

JSR-FR012-10P10-2S

10

2

56.6

JSR-FR012-6P10-24S

6

24

110.6

JSR-FR012-12P10

12

0

56.6

JSR-FR012-36S

0

36

128.6

JSR-FR012-18S

0

18

74.6

JSR-FR012-4P10-32S

4

32

128.6

JSR-FR012-2P10-16S

2

16

74.6

JSR-FR012-6P10-30S

6

30

128.6

JSR-FR012-4P10-14S

4

14

74.6

JSR-FR012-42S

0

42

146.6

JSR-FR012-6P10-12S

6

12

74.6

JSR-FR012-4P10-38S

4

38

146.6

JSR-FR012-8P10-10S

8

10

74.6

JSR-FR012-48S

0

48

164.6

 注：N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。以上型號為此規格的部分型號，如需其他規格請聯系技術：13714251726  易先生


各環路導線色碼表

Color code table

環道顏色環道顏色
1黑7紫
2紅8灰
3黃9橙
4綠10棕
5藍11透明
6白
12淺綠
(注：12個顏色為一組，分別序號1...12,  下一組重復前12個顏色， 每組用號碼管作為組序號標識。)

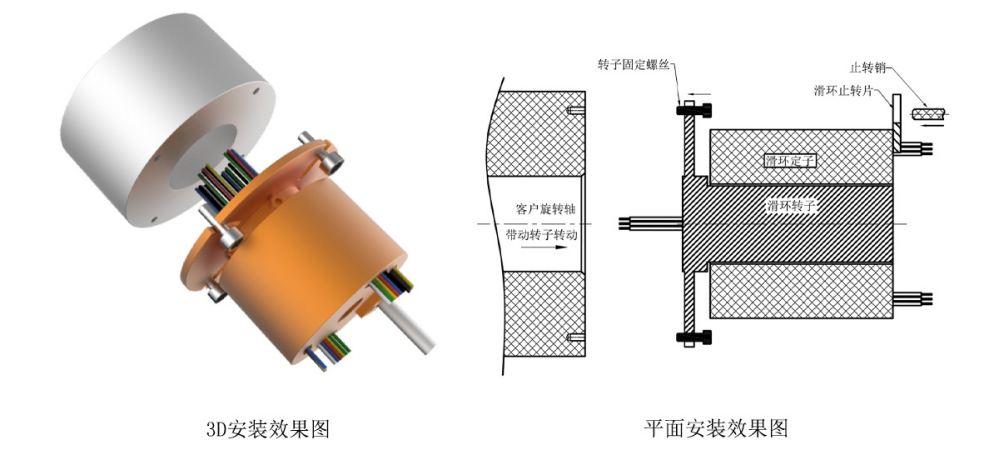

安裝方式

Installation


可選項

Optional

注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。
① 可定制轉子和定子的出線方式及出線長度。
② 由于結構的限制，可按照指定長度或者高度或者外徑定制。
③ 最大可支持200路功率電流或者信號。
④ 可選航空插頭，端子和熱縮管。
⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。
⑥ 可混合高速率數據傳輸（包括以太網,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線）。
⑦ 溫控信號，熱電偶信號混合。
⑧ 防震，高溫等特殊環境定制。
⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。
⑩ 可定制頻率高低，接頭類型。
? 可定制高頻功率。
? 可根據要求定制通道數。
? 電流最大可到5000安培（A）。
? 高端級別。
? 防水，水下模式可選，IP65,IP68 可選。

 ? 不銹鋼殼體要求。
