JSR-FR025 轉子法蘭導電滑環
JSR-FR025 轉子法蘭導電滑環
JSR-FR025 轉子法蘭導電滑環
JSR-FR025 轉子法蘭導電滑環
視頻

JSR-FR025 轉子法蘭導電滑環

JSR-FR025系列轉子法蘭導電滑環 外徑為78mm帶連接法蘭，這系列滑環總稱實心滑環，中心無通孔，適用于端面安裝。相比較同類產品下可以實現更多的路數和更大的電流。其采用接觸材料采用貴金屬+超硬鍍金處理、力矩小、運轉穩定、壽命長、電阻波動小、接觸電阻小、保證優良的傳輸性能。通常用于定制各類敏感信號或者編碼器信號。典型應用包括自動化設備、工作轉臺、攝像機云臺、機器人等一系列設備中。

型號：JSR-FR025 外徑：78mm 電路數：1-72路 電壓：220/380V
在線咨詢
咨詢熱線
13714251726

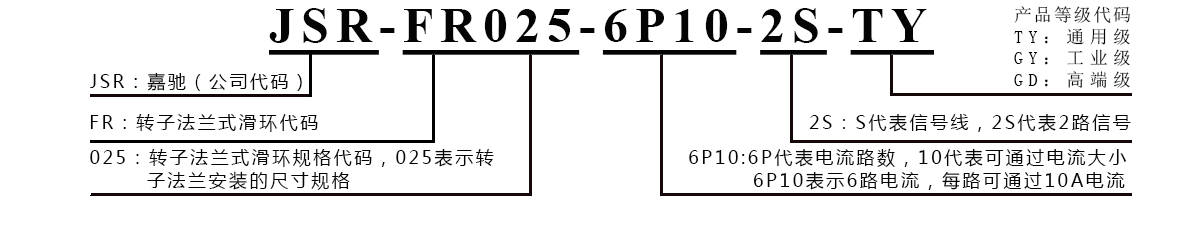

型號定購說明

Model


產品等級選型表

Selection

產品等級代號

最高轉速

工作壽命

接觸材料

TY(通用級）

250RPM

2000萬轉

貴金屬

GY（工業級）

600RPM

6000萬轉

鍍金-鍍金

GD（高端級）

1000RPM

1.5億轉

金合金


技術規格參數

parameter

電氣技術參數
電氣參數信號參數
參數數值參數數值
額定電壓0-380VAC/VDC額定電壓0-380VAC/VDC
絕緣電阻≥1000MΩ/500VDC絕緣電阻≥500MΩ/500VDC
導線規格AWG16#鍍錫鐵氟龍導線規格AWG22鍍錫鐵氟龍
額定電流每路任意電流可選
電氣噪音10mΩ@6VDC,50mA,5Rpm
動態電阻變化＜0.01Ω
機械技術參數
機械性能環境性能
參數數值參數數值
工作壽命＞5000萬轉工作溫度-30C°-80C°
額定轉速300MRP（可定制）工作濕度0-85%RH
接觸材料貴金屬(可定制）機械振動MIL-SID-810E
殼體材料鋁合金（陽極氧化處理）防護等級IP51(可選IP65、IP68)
轉動扭矩0.1N.M;+0.03N.M/路

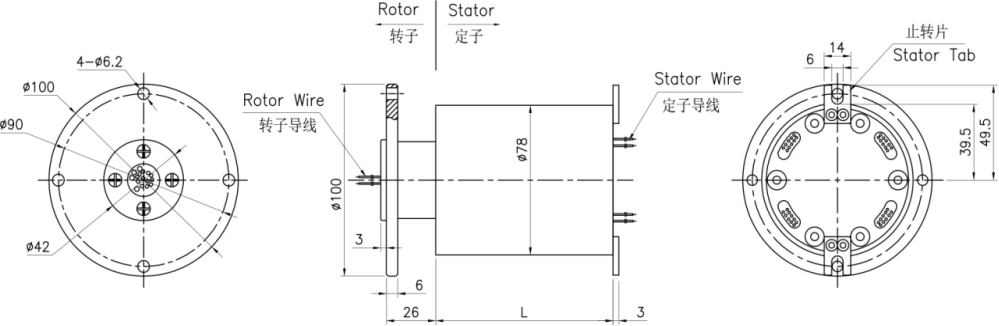

標準圖紙

Drawing


常規產品選型表

Selection

常規產品選型表

FR025系列-轉子法蘭滑環選型表

型號

10A

信號或5A

長度 L（mm)

型號

10A

信號或5A

長度 L（mm)

JSR-FR025-2S

0

2

32.2

JSR-FR025-10P10-8S

10

8

96.2

JSR-FR025-2P10

2

0

32.2

JSR-FR025-12P10-6S

12

6

96.2

JSR-FR025-3S

0

3

36.2

JSR-FR025-14P10-4S

14

4

96.2

JSR-FR025-3P10

3

0

36.2

JSR-FR025-16P10-2S

16

2

96.2

JSR-FR025-6S

0

6

48.2

JSR-FR025-24S

0

24

120.2

JSR-FR025-2P10-4S

2

4

48.2

JSR-FR025-4P10-20S

4

20

120.2

JSR-FR025-4P10-2S

4

2

48.2

JSR-FR025-6P10-18S

6

18

120.2

JSR-FR025-6P10

6

0

48.2

JSR-FR025-12P10-12S

12

12

120.2

JSR-FR025-12S

0

12

72.2

JSR-FR025-18P10-06S

18

6

120.2

JSR-FR025-2P10-10S

2

10

72.2

JSR-FR025-24P10

24

0

120.2

JSR-FR025-2P10-9S

3

9

72.2

JSR-FR025-30S

0

30

144.2

JSR-FR025-6P10-6S

6

6

72.2

JSR-FR025-P210-28S

2

28

144.2

JSR-FR025-8P10-4S

8

4

72.2

JSR-FR025-4P10-24S

4

26

144.2

JSR-FR025-10P10-2S

10

2

72.2

JSR-FR025-6P10-24S

6

24

144.2

JSR-FR025-12P10

12

0

72.2

JSR-FR025-36S

0

36

168.2

JSR-FR025-18S

0

18

96.2

JSR-FR025-4P10-32S

4

32

168.2

JSR-FR025-2P10-16S

2

16

96.2

JSR-FR025-6P10-30S

6

30

168.2

JSR-FR025-4P10-14S

4

14

96.2

JSR-FR025-42S

0

42

192.2

JSR-FR025-6P10-12S

6

12

96.2

JSR-FR025-4P10-38S

4

38

192.2

JSR-FR025-8P10-10S

8

10

96.2

JSR-FR025-48S

0

48

216.2

JSR-FR025-10P10-8S

10

8

96.2

JSR-FR025-18P10-30S

18

30

216.2

JSR-FR025-12P10-6S

12

6

96.2

JSR-FR025-24P10-24S

24

24

216.2

JSR-FR025-14P10-4S

14

4

96.2

JSR-FR025-60S

0

60

288.2

JSR-FR025-16P10-2S

16

2

96.2

JSR-FR025-6P10-54S

6

54

288.2

JSR-FR025-24S

0

24

106.4

JSR-FR025-9P10-51S

9

51

288.2

JSR-FR025-4P10-20S

4

20

106.4

JSR-FR025-12P10-48S

12

48

288.2

JSR-FR025-6P10-18S

6

18

106.4

JSR-FR025-72S

0

72

360.2

 注：N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。以上型號為此規格的部分型號，如需其他規格請聯系技術：13714251726  易先生




各環路導線色碼表

Color code table

環道顏色環道顏色
1黑7紫
2紅8灰
3黃9橙
4綠10棕
5藍11透明
6白
12淺綠
(注：12個顏色為一組，分別序號1...12,  下一組重復前12個顏色， 每組用號碼管作為組序號標識。)

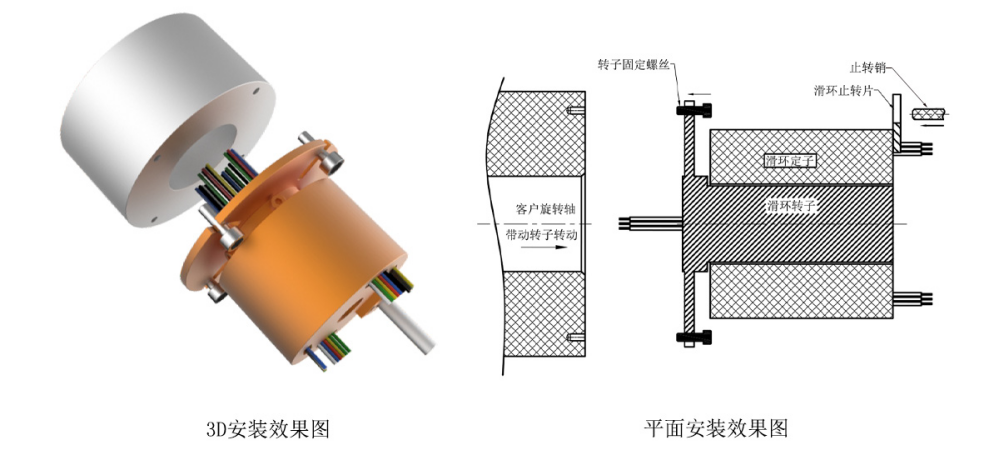

安裝方式

Installation


可選項

Optional

注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。
① 可定制轉子和定子的出線方式及出線長度。
② 由于結構的限制，可按照指定長度或者高度或者外徑定制。
③ 最大可支持200路功率電流或者信號。
④ 可選航空插頭，端子和熱縮管。
⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。
⑥ 可混合高速率數據傳輸（包括以太網,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線）。
⑦ 溫控信號，熱電偶信號混合。
⑧ 防震，高溫等特殊環境定制。
⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。
⑩ 可定制頻率高低，接頭類型。
? 可定制高頻功率。
? 可根據要求定制通道數。
? 電流最大可到5000安培（A）。
? 高端級別。
? 防水，水下模式可選，IP65,IP68 可選。

? 不銹鋼殼體要求。


適用范圍

Range

鉆井平臺

鉆井平臺是主要用于鉆探井的海上結構物。平臺上裝有鉆井、動力、通訊、導航等設備，以及安全救生和人員生活設施，是海上油氣勘探開發不可缺少的手段。鉆井平臺的正常運轉離不開導電滑環的功勞，在鉆井品臺上很多旋轉的部分需要用到導電滑環，導電滑環能順利的在旋轉的過程中不間斷的傳輸鉆井平臺各部位所需要的電流和各種信號，從而保證鉆井平臺各部位能正常的運

鉆井平臺

吹瓶機

吹瓶機就是指吹瓶子的機器，最淺顯的解釋就是能將塑料顆粒（軟化成液體）或做好的瓶胚通過一定的工藝手段吹成瓶子的機器。吹瓶機方便快捷，成型量大，出現之后取代了大部分人工吹瓶，被大部分飲料企業所采用。比較常見的機種包括，使用PP和PE的一次成型的中空擠吹機，使用PET，PC或者PP兩次成型的注拉吹吹瓶機，以及新發展起來的有多層中空擠吹和拉伸吹塑。

gtht

灌裝機

灌裝機主要是包裝機中的一小類產品，從對物料的包裝角度可分為液體灌裝機，膏體灌裝機，粉劑灌裝機,顆粒灌裝機；從生產的自動化程度來講分為半自動灌裝機和全自動灌裝生產線,加上近幾年，科學技術水平的提高，國內灌裝機行業也得到了較快的發展，技術水平、設備性能、質量等方面都有了很大程度的提高，在支持企業高效、安全生產上發揮了重要的作用。
